1. Introducción

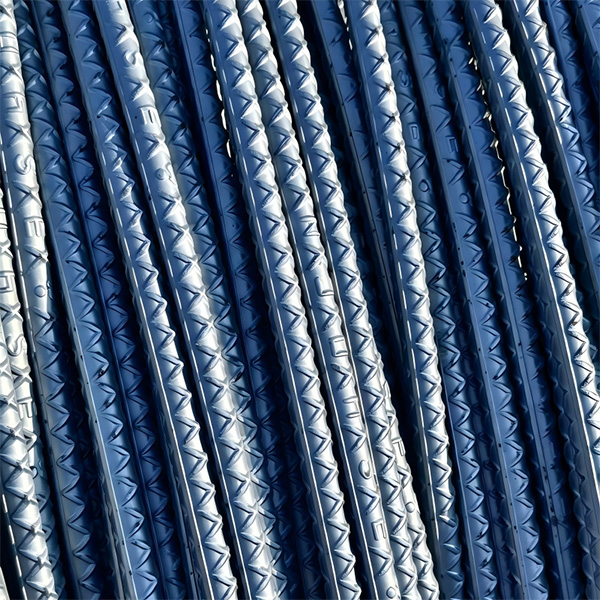

Las barras de acero de armadura deformadas (barras de refuerzo) son barras de acero laminadas en caliente con deformaciones superficiales (nervaduras o muescas) que mejoran la adherencia al hormigón. Constituyen el principal refuerzo a tracción en estructuras de hormigón armado y pretensado.
Los diámetros habituales oscilan entre 6 mm y 50 mm (y son mayores en algunos mercados). Las barras se suministran en tramos rectos (normalmente de 6 a 18 m) o en bobinas para los diámetros más pequeños. El patrón superficial (geometría de las nervaduras) está normalizado para garantizar una resistencia de adherencia adecuada.
Entre las normas internacionales más importantes se incluyen:
• EN 10080 – Acero para el armadura del hormigón – Acero de armadura soldable (Europa)
• BS 4449 – Acero para el armado del hormigón – Acero de armadura soldable (Reino Unido, alineada con la norma EN 10080)
• ASTM A615/A615M – Barras de acero al carbono deformadas y lisas para el armado del hormigón (EE. UU.)
• ASTM A706/A706M – Barras de acero de baja aleación, deformadas y lisas, para el armadura del hormigón (EE. UU. – soldables / sísmicas)
• GB/T 1499.2 – Acero para el armadura del hormigón – Parte 2: Barras acanaladas laminadas en caliente (China)
• JIS G 3112 – Barras de acero para el armado del hormigón (Japón)
• AS/NZS 4671 – Materiales de acero para el armado (Australia / Nueva Zelanda)
La clasificación se basa principalmente en el límite elástico característico, la clase de ductilidad, la soldabilidad y la geometría de la superficie (armadas frente a lisas).
2. Normas europeas (EN 10080 / BS 4449)
La norma EN 10080 define los requisitos generales; las normas nacionales (por ejemplo, la BS 4449 en el Reino Unido) especifican los tipos concretos que se utilizan en cada país. Los tipos modernos más comunes son el B500A, el B500B y el B500C.
2.1 Clases habituales de acero de armadura
Clase | Límite elástico (MPa) | Relación tracción/límite elástico | Alargamiento / Agt | Clase de ductilidad / Uso típico |
B500A | 500 | ≥1,05 | Agt ≥2,5 % | Clase A: menor ductilidad; mallas, armaduras ligeras |
B500B | 500 | ≥1,08 | Agt ≥5,0 % | Clase B: ductilidad estándar; uso general más común |
B500C | 500 | ≥1,15 (≤1,35) | Agt ≥7,5 % | Clase C: alta ductilidad; regiones sísmicas o de alta exigencia |
B450C / B450B | 450 | Relaciones similares | Agt elevado | Alternativa de menor resistencia que aún se utiliza en algunos mercados |
Agt = alargamiento total a la fuerza máxima (alargamiento uniforme). Un Agt más elevado y una relación entre la resistencia a la tracción y el límite elástico indican una mayor ductilidad.
2.2 Requisitos clave
• Soldabilidad: equivalente de carbono controlado (CEV) para soldadura por arco
• Fatiga: requisitos para barras sometidas a cargas cíclicas
• Adherencia: la geometría de las nervaduras debe cumplir los criterios de rendimiento de adherencia
• Flexibilidad: las barras deben soportar los ensayos de flexión especificados sin agrietarse
• Identificación: las marcas estampadas indican el grado, el fabricante y la clase de ductilidad
3. Normas de Estados Unidos (ASTM)
La norma ASTM A615 se aplica a las barras de acero al carbono; la norma ASTM A706 se aplica a las barras de baja aleación con soldabilidad mejorada y propiedades de tracción controladas (preferidas para el diseño sísmico).
3.1 Calidades habituales
Calidad / Especificación | Límite de fluencia mínimo (MPa / ksi) | Resistencia a la tracción (MPa / ksi) | Aplicaciones típicas / Notas |
ASTM A615 Grado 40 | 280 / 40 | 420 / 60 | Aplicaciones más antiguas / de menor carga |
ASTM A615 Grado 60 | 420 / 60 | 620 / 90 | Grado de uso general más común en EE. UU. |
ASTM A615 Grado 75 / 80 | 520 / 75 | 550 / 80 | 690 / 100 | 725 / 105 | Aplicaciones de alta resistencia |
ASTM A706 Grado 60 | 420 / 60 | 550 / 80 mín. | Baja aleación, soldable, ductilidad controlada; preferido para aplicaciones sísmicas |
ASTM A706, grado 80 | 550 / 80 | 690 / 100 mín. | Grado sísmico de baja aleación y mayor resistencia |
Las barras A706 presentan límites más estrictos en cuanto al rango de límite elástico y la relación entre resistencia a la tracción y límite elástico, además de una mejor soldabilidad, lo que las convierte en la opción preferida para estructuras sismorresistentes.
4. Normas chinas, japonesas y otras
China (GB/T 1499.2):
• HRB400 / HRB400E – Límite elástico ≥400 MPa (E = sísmico / alta ductilidad)
• HRB500 / HRB500E – Límite elástico ≥500 MPa
• Serie HRBF: versiones de grano fino
• Serie CRB: barras acanaladas laminadas en frío
Japón (JIS G 3112):
• SD295A / SD295B: límite elástico ≥ 295 MPa
• SD345: límite elástico ≥ 345 MPa
• SD390 – Límite elástico ≥390 MPa
• SD490 – Límite elástico ≥490 MPa
Australia / Nueva Zelanda (AS/NZS 4671):
• 500L, 500N, 500E – Calidades de 500 MPa con diferentes clases de ductilidad (L = baja, N = normal, E = sísmica)
5. Equivalencias aproximadas entre normas
La siguiente tabla recoge las equivalencias aproximadas comúnmente aceptadas. Los requisitos exactos (especialmente en cuanto a ductilidad, soldabilidad y límites químicos) deben verificarse con arreglo a la especificación solicitada.
EN / BS | ASTM | China / JIS | Notas |
B500A | A615 Gr.60 (menor ductilidad) | HRB400 / SD390 | Clase de ductilidad inferior |
B500B | A615 Gr.60 | HRB400 / HRB500 | Estándar de uso general |
B500C | A706 Gr.60 | HRB400E / HRB500E | Alta ductilidad / sísmico |
B450C | A615 Gr.40 / Gr.60 | HRB400 | Alternativa con límite elástico más bajo |
6. Calidades de alta resistencia, sísmicas y especiales
Sísmicas / de alta ductilidad:
• B500C (EN), A706 (ASTM), HRB400E / HRB500E (China), 500E (AS/NZS): rango de límite elástico controlado, alto alargamiento uniforme, buena disipación de energía
Alta resistencia:
• Calidades 75 / 80 (ASTM), B600 / superiores (en algunos mercados), SD490 (JIS): menor cantidad de acero, pero requieren un diseño minucioso y comprobaciones de la adherencia
Con recubrimiento epoxi / galvanizado / inoxidable:
• ASTM A775 (con recubrimiento epoxi), A767 (galvanizado), A955 (inoxidable): opciones resistentes a la corrosión para entornos agresivos
• Calidades de acero inoxidable (p. ej., 304, 316, dúplex) para estructuras marítimas, químicas o de larga duración
7. Aplicaciones típicas
• Edificios de hormigón armado: vigas, pilares, losas, muros y cimientos
• Puentes e infraestructuras: tableros, pilares, estribos y muros de contención
• Estructuras industriales y de ingeniería civil pesada
• Elementos prefabricados de hormigón
• Estructuras sismorresistentes y muros de corte (calidades de alta ductilidad)
• Estructuras marítimas y costeras (barras de refuerzo resistentes a la corrosión o de acero inoxidable)
8. Notas importantes
• El límite elástico característico (fyk o fy) es el parámetro de diseño principal; el límite elástico real no debe superar los límites máximos establecidos para los grados sísmicos.
• La clase de ductilidad (A/B/C o L/N/E) es fundamental para el diseño sísmico y para los elementos que requieren capacidad de rotación plástica.
• La soldabilidad no es automática: solo las calidades con CEV controlado (y preferiblemente A706 / B500 con designación de soldabilidad) deben soldarse con arco sin procedimientos especiales.
• El comportamiento de la adherencia depende de la geometría de las nervaduras, la resistencia del hormigón y el recubrimiento; las normas de diseño especifican las longitudes de desarrollo y solapamiento.
• Los sistemas de marcado de las barras (puntos, letras y números estampados) identifican la clase, la ductilidad y la fábrica de origen; compruebe siempre que el marcado coincida con los certificados.
• La protección contra la corrosión (epoxi, galvanizado, acero inoxidable o mayor espesor de recubrimiento + hormigón de baja permeabilidad) es esencial en entornos agresivos.
• El corte, el doblado y la soldadura deben cumplir los requisitos del código de diseño pertinente y las recomendaciones del fabricante.
