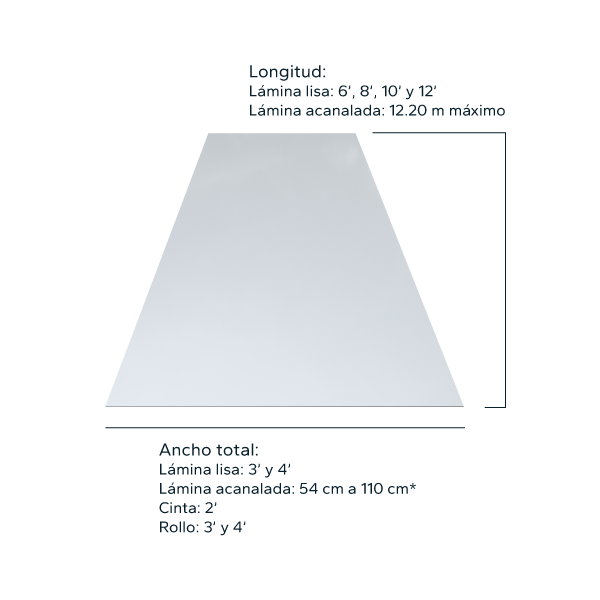

Lámina pintro Medidas

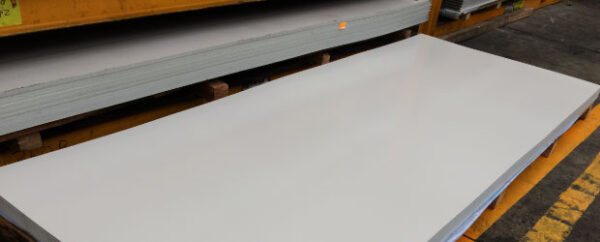

Medidas de Lámina Pintro lisa

• Longitudes: 6’ (1.82 m), 8’ (2.43 m) y 10’ (3.04 m) y 12’ (3.65 m)
• Anchos: 3’ (0.91) y 4’ (1.21 m)

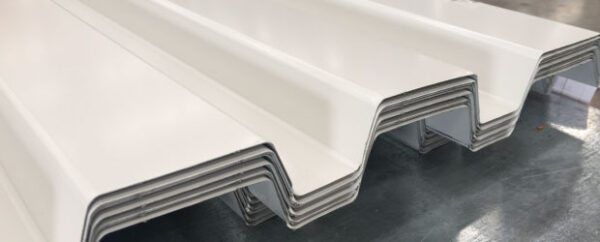

Medidas de Lámina acanalada Pintro:

• Longitud máxima: 12.20 m
• Anchos totales: 54 a 110 cm*
• Anchos efectivos: 45.7 a 103.2 cm*
• Peraltes: 1.5 a 6.35 cm**

*El ancho total y efectivo varían de acuerdo al tipo de acanalado.
**El peralte varía según el diseño del modelo.

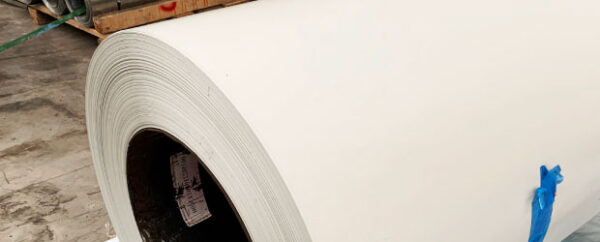

Medidas Lámina Pintro en rollo

Anchos:

• Cinta: de 2’ (0.60 m)
• Rollo: de 3’ (0.91) y 4’ (1.21 m)

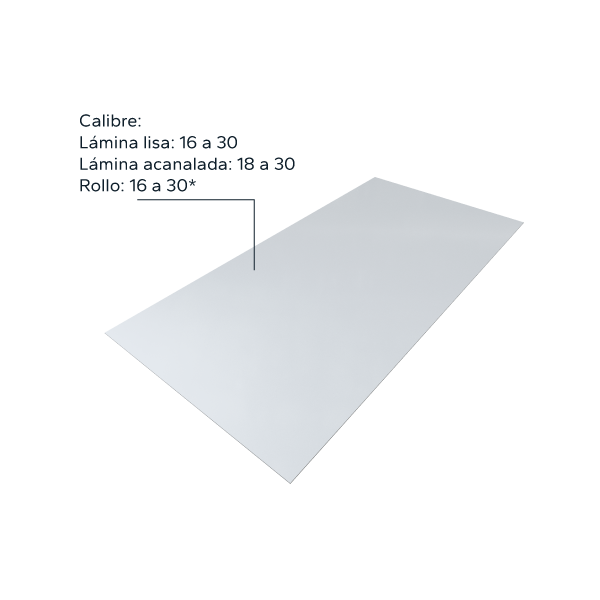

Lámina Pintro Calibres y Espesores

Calibres de Lámina Pintro lisa:

• Calibre 16: 0.0613” (1.56 mm)
• Calibre 18: 0.0493” (1.25 mm)
• Calibre 20: 0.0374” (0.95 mm)
• Calibre 22: 0.0314” (0.80 mm)
• Calibre 24: 0.0224” (0.57 mm)
• Calibre 26: 0.0194” (0.49 mm)
• Calibre 28: 0.0164” (0.42 mm)
• Calibre 30: 0.0135” (0.34 mm)

Calibres de Lámina Pintro acanalada:

• Calibre 18: 0.0478” (1.21 mm)
• Calibre 20: 0.3590” (0.91 mm)
• Calibre 22: 0.0299” (0.75 mm)
• Calibre 24: 0.0209” (0.53 mm)
• Calibre 26: 0.0179” (0.45 mm)
• Calibre 28: 0.0149” (0.37 mm)
• Calibre 30: 0.0120” (0.30 mm)

Los calibres disponibles varían por modelo de acanalado.

Calibres de Lámina Pintro en rollo:

• Calibre 16: 0.0613” (1.56 mm)
• Calibre 18: 0.0493” (1.25 mm)
• Calibre 20: 0.0374” (0.95 mm)
• Calibre 22: 0.0314” (0.80 mm)
• Calibre 24: 0.0224” (0.57 mm)
• Calibre 26: 0.0194” (0.49 mm)
• Calibre 28: 0.0164” (0.42 mm)
• Calibre 30*: 0.0135” (0.34 mm)

*Disponible solo para rollos de 3’ de ancho.

Grados de Acero

Lámina Lisa y en Rollo

SAE 1008 (comercial)
A36 y A653-07 (comercial)

SAE 1006, 1010 (bajo pedido)
A572-50, A572-55, A572-70 y A570-36 (bajo pedido)

Lámina Acanalada

SS30*
Acero Estructural SS33
Acero Estructural SS37**
SS40
SS50

*Disponible únicamente para O-100 y O725
**Disponible únicamente para lámina acanalada Galvateja y RD.91.5

Pesos por Presentación

Lámina lisa:

Calibre 16

• 3’ x 6’: 20.40 kg
• 3’ x 8’: 27.20 kg
• 3’ x 10’: 34.00 kg
• 3’ x 12’: 40.80 kg
• 4’ x 8’: 36.27 kg
• 4’ x 10’: 45.33 kg

Calibre 18

• 3’ x 6’: 16.42 kg
• 3’ x 8’: 21.89 kg
• 3’ x 10’: 27.37 kg
• 3’ x 12’: 32.84 kg
• 4’ x 8’: 29.19 kg
• 4’ x 10’: 36.49 kg

Calibre 20

• 3’ x 6’: 12.44 kg
• 3’ x 8’: 16.59 kg
• 3’ x 10’: 20.73 kg
• 3’ x 12’: 24.88 kg
• 4’ x 8’: 22.12 kg
• 4’ x 10’: 27.64 kg

Calibre 22

• 3’ x 6’: 10.43 kg
• 3’ x 8’: 13.91 kg
• 3’ x 10’: 17.38 kg
• 3’ x 12’: 20.86 kg
• 4’ x 8’: 18.54 kg
• 4’ x 10’: 23.18 kg

Calibre 24

• 3’ x 6’: 7.43 kg
• 3’ x 8’: 9.91 kg
• 3’ x 10’: 12.38 kg
• 3’ x 12’: 14.86 kg
• 4’ x 8’: 13.21 kg
• 4’ x 10’: 16.51 kg

Calibre 26

• 3’ x 6’: 6.44 kg
• 3’ x 8’: 8.59 kg
• 3’ x 10’: 10.73 kg
• 3’ x 12’: 12.88 kg
• 4’ x 8’: 11.45 kg
• 4’ x 10’: 14.31 kg

Calibre 28

• 3’ x 6’: 5.44 kg
• 3’ x 8’: 7.25 kg
• 3’ x 10’: 9.07 kg
• 3’ x 12’: 10.88 kg
• 4’ x 8’: 9.67 kg
• 4’ x 10’: 12.09 kg

Calibre 30

• 3’ x 6’: 4.47 kg
• 3’ x 8’: 5.96 kg
• 3’ x 10’: 7.45 kg
• 3’ x 10’: 7.45 kg

Lámina acanalada:

• 2.02 a 11.96 kg/m*

El peso específico de cada lámina depende del modelo de acanalado.

Lámina en Rollo:

• de 3 a 4 toneladas aproximadamente

El peso puede variar en cada rollo
