Medidas de Lámina Zintro Alum

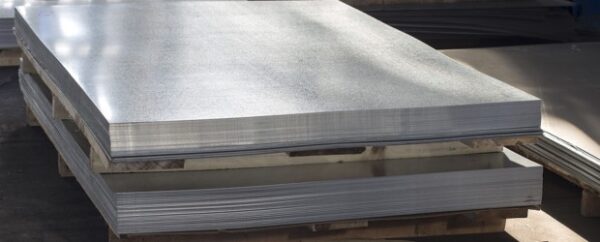

Lámina lisa Zintro Alum

• Anchos: 3’ (0.91 m) y 4’ (1.21 m)
• Longitudes: 6’ (1.82 m), 8’ (2.43 m) y 10’ (3.04 m) y 12’ (3.65 m)

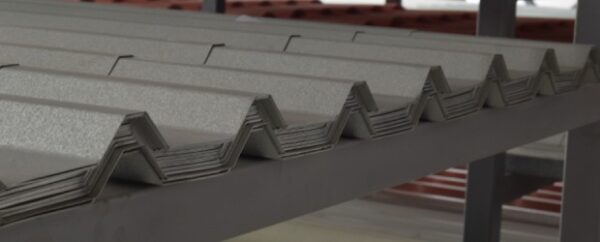

Lámina Zintro Alum acanalada

• Longitudes estándar: 2.44 a 7.32 m
• Longitudes bajo pedido: 1 a 13 m
• Anchos totales: 79.71 a 110 cm*
• Anchos efectivos: 71.5 a 103.2 cm*
• Peraltes: 1.5 a 6.35 cm**

*El ancho total y efectivo varían de acuerdo al tipo de acanalado.
**El peralte específico depende del tipo de acanalado.

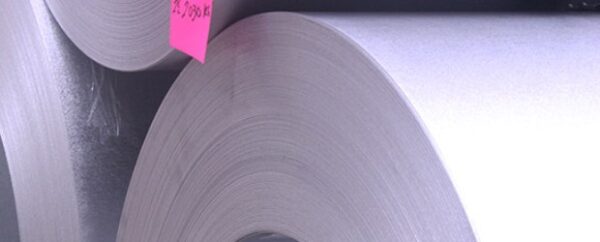

Lámina Zintro Alum en rollo

Anchos:

• Cinta: 2’ (0.60 m)
• Rollo: 3’ (0.91) y 4’ (1.21 m)

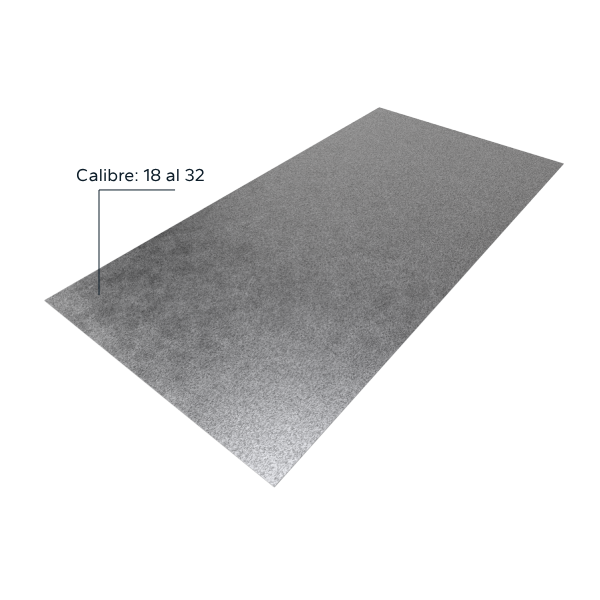

Calibres de Lámina Zintro Alum

• Calibre 18: 0.0493” (1.25 mm)
• Calibre 20: 0.0374” (0.95 mm)
• Calibre 22: 0.0314” (0.80 mm)
• Calibre 24: 0.0224” (0.57 mm)
• Calibre 26: 0.0194” (0.49 mm)
• Calibre 28: 0.0164” (0.42 mm)
• Calibre 30: 0.0135” (0.34 mm)
• Calibre 32: 0.0112” (0.28 mm)

Pesos

Calibre 18

• 3’ x 6’: 16.42 kg
• 3’ x 8’: 21.89 kg
• 3’ x 10’: 27.37 kg
• 3’ x 12’: 32.84 kg
• 4’ x 8’: 29.19 kg
• 4’ x 10’: 36.49 kg

Calibre 20

• 3’ x 6’: 12.44 kg
• 3’ x 8’: 16.59 kg
• 3’ x 10’: 20.73 kg
• 3’ x 12’: 24.88 kg
• 4’ x 8’: 22.12 kg
• 4’ x 10’: 27.64 kg

Calibre 22

• 3’ x 6’: 10.43 kg
• 3’ x 8’: 13.91 kg
• 3’ x 10’: 17.38 kg
• 3’ x 12’: 20.86 kg
• 4’ x 8’: 18.54 kg
• 4’ x 10’: 23.18 kg

Calibre 24

• 3’ x 6’: 7.43 kg
• 3’ x 8’: 9.91 kg
• 3’ x 10’: 12.38 kg
• 3’ x 12’: 14.86 kg
• 4’ x 8’: 13.21 kg
• 4’ x 10’: 16.51 kg

Calibre 26

• 3’ x 6’: 6.44 kg
• 3’ x 8’: 8.59 kg
• 3’ x 10’: 10.73 kg
• 3’ x 12’: 12.88 kg
• 4’ x 8’: 11.45 kg
• 4’ x 10’: 14.31 kg

Calibre 28

• 3’ x 6’: 5.44 kg
• 3’ x 8’: 7.25 kg
• 3’ x 10’: 9.07 kg
• 3’ x 12’: 10.88 kg
• 4’ x 8’: 9.67 kg
• 4’ x 10’: 12.09 kg

Calibre 30

• 3’ x 6’: 4.47 kg
• 3’ x 8’: 5.96 kg
• 3’ x 10’: 7.45 kg
• 3’ x 12’: 8.94 kg

Calibre 32

• 3’ x 6’: 3.70 kg
• 3’ x 8’: 4.93 kg
• 3’ x 10’: 6.16 kg
• 3’ x 12’: 7.39 kg

Lámina acanalada Zintro Alum:

• 2.02 a 11.96 kg/m

El peso específico de cada lámina depende del modelo de acanalado.

Lámina en Rollo:

• de 3 a 4 toneladas aproximadamente

El peso puede variar en cada rollo.

Grados de acero

• Fy = 30 Ksi
• SS33
• SS37
• SS80
