Barras de acero cuadradas

1. Introducción

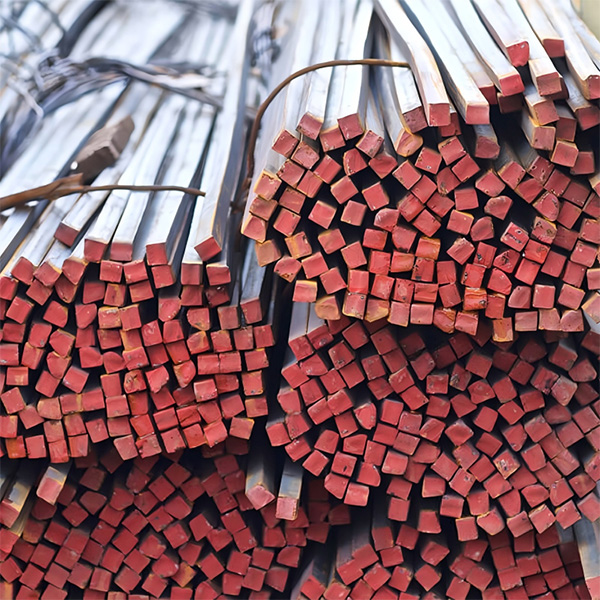

Las barras de acero cuadradas (también denominadas barras cuadradas o perfiles cuadrados macizos) son productos largos laminados en caliente con sección transversal cuadrada. Se fabrican con esquinas afiladas o ligeramente redondeadas y se utilizan ampliamente en la construcción, la fabricación, la maquinaria, los ejes, las chavetas, los marcos y aplicaciones generales de ingeniería.

Las longitudes típicas de los lados oscilan entre unos 6-8 mm y hasta 150-300 mm. Las longitudes estándar suelen ser de 6 m, 9 m o 12 m (se ofrecen longitudes a medida). Se diferencian de los perfiles huecos cuadrados (SHS), que son tubulares, y de las barras cuadradas pulidas (acabadas en frío), que presentan tolerancias más estrictas y superficies más lisas.

Entre las normas internacionales más importantes se incluyen:

• EN 10059 – Barras cuadradas de acero laminadas en caliente para usos generales – Dimensiones y tolerancias de forma y dimensiones (Europa)

• EN 10025 (Partes 1–6) – Condiciones técnicas de suministro para aceros estructurales (calidades de material)

• ASTM A6/A6M – Requisitos generales para barras de acero estructural laminadas; ASTM A36, A572, A529, A588 (Estados Unidos)

• GOST 2591 / GOST 535 / GOST 19281 – Normas rusas y de la CEI sobre dimensiones y materiales para barras cuadradas

• JIS G3191 / JIS G3101 / G3106 – Normas japonesas de dimensiones y materiales

• GB/T 702 / GB/T 700 / GB/T 1591 – Normas chinas para barras cuadradas laminadas en caliente y sus calidades

La clasificación se basa principalmente en el límite elástico, la tenacidad al impacto (Charpy), el estado de suministro y la aplicación prevista. Los grados de material para las barras cuadradas son, en esencia, los mismos que los utilizados para las chapas, los perfiles angulares y las barras planas según las normas respectivas.

2. Normas europeas (EN 10025 + EN 10059)

La norma EN 10059 define las dimensiones nominales y las tolerancias de forma y dimensiones de las barras cuadradas de acero laminadas en caliente para usos generales. La norma EN 10025 define los grados de acero. Los grados se designan por el límite elástico mínimo (MPa) para espesores ≤16 mm, seguido de una designación de calidad que indica la tenacidad al impacto.

2.1 Calidades estructurales comunes (EN 10025-2 sin alear)

Designaciones de calidad (resistencia al impacto):

• JR – Resistencia al impacto Charpy con muesca en V ≥ 27 J a +20 °C

• J0 – ≥ 27 J a 0 °C

• J2 – ≥ 27 J a −20 °C

• K2 – ≥ 40 J a −20 °C (mayor resistencia al impacto)

2.2 Límite elástico en función del espesor (EN 10025)

El límite elástico mínimo disminuye al aumentar el espesor (se aplican las mismas reglas que para las chapas, los ángulos y los perfiles planos):

2.3 Normas dimensionales (EN 10059)

La norma EN 10059 especifica las dimensiones nominales y las tolerancias de las barras cuadradas de acero laminadas en caliente para uso general. Rangos de dimensiones habituales:

• Longitud del lado (a): normalmente de 8 mm a 150 mm (serie preferida); algunas acerías ofrecen tamaños mayores, de hasta unos 300 mm

• Longitudes estándar: longitudes de fabricación (M), fijas (F) o exactas (E), normalmente de 3 a 13 m

Ejemplo de designación: Barra cuadrada EN 10059 — 60×6000 M — acero EN 10025-2 — S235JR.

Tolerancias (orientativas): longitud lateral de ±0,4 mm (8–14 mm) a ±1,8 mm (130–150 mm); los límites del radio de las esquinas aumentan con el tamaño; también se aplican límites de rectitud, torsión y desviación de la perpendicularidad.

2.4 Otras partes de la norma EN 10025 aplicables a las barras cuadradas

• EN 10025-3: Aceros de grano fino normalizados o laminados normalizados (S275N/NL, S355N/NL, S420N/NL, S460N/NL)

• EN 10025-4: Aceros de grano fino laminados termomecánicamente (S275M/ML, S355M/ML, S420M/ML, S460M/ML)

• EN 10025-5: Aceros con resistencia mejorada a la corrosión atmosférica (aceros resistentes a la intemperie, p. ej., S355J0W, S355J2W)

• EN 10025-6: Aceros de alta resistencia templados y revenidos (S460Q/QL a S960Q/QL) – disponibles para aplicaciones especiales

3. Normas de Estados Unidos (ASTM)

La norma ASTM A6/A6M recoge los requisitos generales para las barras de acero estructural laminadas (incluidas las cuadradas). Los grados de material se especifican en normas de producto independientes.

3.1 Grados estructurales comunes y de acero de alta resistencia (HSLA)

Nota: Muchas acerías certifican las barras cuadradas según las normas A36 y A572 Grado 50. Las dimensiones habituales en stock oscilan entre aproximadamente ½″ y 4–6″ de lado (y mayores bajo pedido), con longitudes típicas de 20 pies (≈6 m).

3.2 Rangos de dimensiones habituales (ASTM)

• Barras cuadradas: de aproximadamente ½″ a 6″ de lado (existen equivalentes métricos ampliamente disponibles)

• Secciones de mayor tamaño disponibles como productos especiales o a partir de chapas cortadas a medida

Ejemplo de designación: barra cuadrada de 2″, ASTM A36 / A572 Gr.50.

4. Normas de la CEI / Rusia

Las especificaciones GOST habituales para las barras cuadradas laminadas en caliente incluyen la GOST 2591 (dimensiones del acero cuadrado laminado en caliente), la GOST 535 (acero al carbono de calidad común) y la GOST 19281 (aceros de baja aleación y alta resistencia).

• St3ps / St3sp: acero estructural al carbono ordinario (≈ S235 / A36)

• 09G2S, 10HSND, 15HSND: aceros estructurales y para puentes de baja aleación (≈ S355 / A572 Gr.50)

• También se hace amplia referencia a los equivalentes Q235 / Q345 según la norma china GB/T

• Condiciones de suministro: laminado en caliente, normalizado, laminado termomecánicamente

5. Equivalencias aproximadas entre normas de calidad

La siguiente tabla recoge las equivalencias aproximadas comúnmente aceptadas para las calidades estructurales comerciales utilizadas en las barras cuadradas. Los requisitos químicos y mecánicos exactos (especialmente la tenacidad al impacto y los rangos de espesor) deben verificarse siempre con arreglo a la edición específica de la norma.

6. Calidades especiales y de alta resistencia

Templado y revenido (EN 10025-6 / ASTM A514):

• S460Q/QL a S960Q/QL – Límite elástico: 460–960 MPa (pedido especial para barras cuadradas)

• ASTM A514 – Límite elástico típico de 620–690 MPa (más habitual en chapas; disponibilidad limitada de barras cuadradas)

Laminados termomecánicamente (EN 10025-4 / EN 10149):

• Series S275M/ML, S355M/ML, S420M/ML, S460M/ML y SxxxMC: mayor tenacidad y soldabilidad

Aceros resistentes a la intemperie:

• EN: S235J0W, S355J0W, S355J2W, S355K2W

• ASTM: A588, A709 Gr.50W

• JIS: SPA-H

Barras cuadradas acabadas en frío (brillantes):

• Barras cuadradas trefiladas, peladas o rectificadas con tolerancias más estrictas (p. ej., h9/h11) y mejor acabado superficial; se utilizan para ejes de precisión, chavetas y componentes mecanizados (reguladas por la norma EN 10278 y normas relacionadas)

7. Aplicaciones típicas

• Construcción y edificios: estructuras, columnas, arriostramientos, pasadores, pernos, soportes

• Maquinaria y equipos: ejes, guías, bastidores de máquinas, piezas de desgaste

• Fabricación e ingeniería general: bastidores, accesorios, plantillas, aperos agrícolas

• Puentes e infraestructuras: elementos secundarios, detalles de unión

• Construcción naval y offshore: estructuras secundarias, soportes

• Plantas industriales: pasarelas, plataformas, soportes de tuberías, estructuras de cintas transportadoras

• Materia prima para forja y posterior transformación en componentes acabados

8. Notas importantes

• El límite elástico disminuye al aumentar el espesor (longitud lateral); utilice siempre el valor correspondiente al tamaño solicitado.

• Los requisitos de tenacidad al impacto (Charpy) y la temperatura de ensayo son fundamentales para aplicaciones a baja temperatura o de seguridad estructural.

• El estado de suministro (tal como se ha laminado, normalizado +N, laminado termomecánicamente +M, templado y revenido +Q) afecta significativamente a las propiedades y a la soldabilidad.

• Los límites del equivalente de carbono (CEV) determinan la soldabilidad; los grados de mayor resistencia suelen requerir precalentamiento o procedimientos especiales de soldadura.

• Las barras cuadradas laminadas en caliente tienen esquinas redondeadas o ligeramente curvadas; las barras cuadradas acabadas en frío (brillantes) tienen esquinas más afiladas y un control dimensional más estricto.

• Las tolerancias dimensionales se definen en la norma EN 10059 (Europa) y ASTM A6/A6M (EE. UU.); compruebe siempre los certificados de fábrica para proyectos críticos.

• AOIN suministra habitualmente barras cuadradas con longitudes de lado de entre ~8 mm y 150–300 mm y longitudes de hasta 12–18 m, en calidades que van desde la S235 hasta la S460 y sus equivalentes según la norma ASTM, en condiciones de laminado en caliente, normalizadas y TM.
