Detalles del producto
1. Introducción

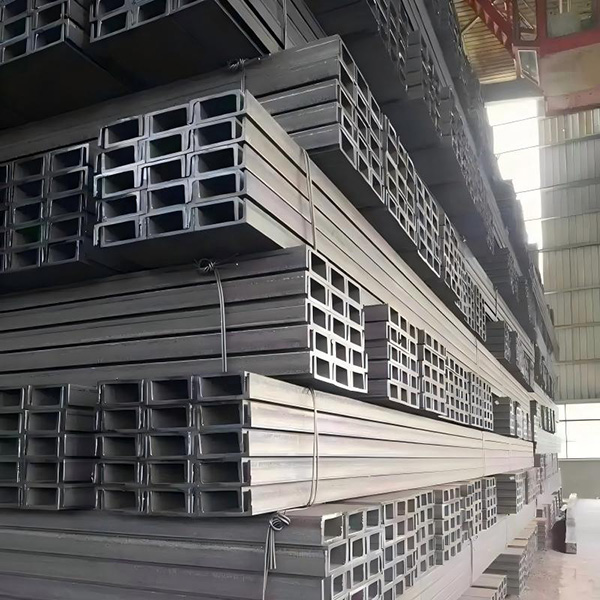

Los perfiles de acero en U (también denominados perfiles en U, vigas en U o perfiles UPN/UPE) son perfiles estructurales laminados en caliente con una sección transversal en forma de U, compuesta por un alma vertical y dos alas. Se fabrican con alas cónicas (inclinadas) o con alas paralelas.
Las profundidades típicas oscilan entre unos 30-50 mm y hasta 400 mm (y mayores en algunas series). Las longitudes estándar suelen ser de 6 m, 9 m o 12 m (se ofrecen longitudes a medida). Se utilizan ampliamente en estructuras de construcción, correas, arriostramientos, soportes de maquinaria, vías de grúa, chasis de vehículos y fabricación en general.
Entre las normas internacionales más importantes se incluyen:
• EN 10279 – Perfiles de acero laminados en caliente – Tolerancias de forma, dimensiones y masa (Europa)
• EN 10365 – Perfiles de acero laminados en caliente, secciones en I y en H – Dimensiones y masas (Europa)
• EN 10025 (Partes 1–6) – Condiciones técnicas de suministro de aceros estructurales (calidades de material)
• ASTM A6/A6M – Requisitos generales para perfiles de acero estructural laminado; ASTM A36, A572, A992, A588 (Estados Unidos) – Perfiles en C y perfiles MC
• GOST 8240 – Norma dimensional rusa/de la CEI para perfiles en U (serie UE)
• JIS G3192 / JIS G3101 / G3106 – Normas dimensionales y de materiales japonesas
• GB/T 706 / GB/T 700 / GB/T 1591 – Normas chinas para perfiles en U y calidades
La clasificación se basa principalmente en el límite elástico, la tenacidad al impacto (Charpy), las condiciones de suministro y la aplicación prevista. Los grados de material para las vigas en U son, en esencia, los mismos que los utilizados para las chapas, los perfiles angulares y las barras según las normas correspondientes.
2. Normas europeas (EN 10025 + EN 10279 / EN 10365)
La norma EN 10365 define las dimensiones y masas nominales de los perfiles en U laminados en caliente; la norma EN 10279 define las tolerancias. Existen dos series principales:
• UPN: perfiles en U con alas cónicas (perfil en U europeo tradicional)
• UPE: perfiles con alas paralelas (más modernos y de mayor eficiencia)
Los grados se designan por el límite elástico mínimo (MPa) para espesores ≤16 mm, seguido de una designación de calidad que indica la tenacidad al impacto.
2.1 Calidades estructurales habituales (EN 10025-2 sin alear)
Calidad | Límite elástico ≤16 mm (MPa) | Resistencia a la tracción ≤16 mm (MPa) | Alargamiento típico | Uso típico |
S235JR/J0/J2 | 235 | 360–510 | ≥24–26% | Construcción general, estructuras ligeras, correas |
S275JR/J0/J2 | 275 | 410–560 | ≥21–23% | Edificios, estructuras industriales, soportes |
S355JR/J0/J2/K2 | 355 | 470–630 | ≥20–22% | Estructuras pesadas, puentes, vías de grúa, instalaciones marítimas |
S420 / S460 | 420 / 460 | 520–680 / 540–720 | — | Aplicaciones estructurales de alta resistencia |
Designaciones de calidad (resistencia al impacto):
• JR – Resistencia al impacto Charpy con muesca en V ≥ 27 J a +20 °C
• J0 – ≥ 27 J a 0 °C
• J2 – ≥ 27 J a −20 °C
• K2 – ≥ 40 J a −20 °C (mayor resistencia al impacto)
2.2 Límite elástico en función del espesor (EN 10025)
El límite elástico mínimo disminuye al aumentar el espesor (se aplican las mismas reglas que para las chapas y otros perfiles):
Rango de espesor | S235 | S275 | S355 | S420 | S460 |
≤16 mm | 235 | 275 | 355 | 420 | 460 |
>16–40 mm | 225 | 265 | 345 | 400 | 440 |
>40–63 mm | 215 | 255 | 335 | 390 | 430 |
>63–80 mm | 215 | 245 | 325 | 370 | 410 |
>80–100 mm | 215 | 235 | 315 | 360 | 400 |
2.3 Normas dimensionales (EN 10365 / EN 10279)
Gamas de tamaños habituales:
• Serie UPN (bridas cónicas): de UPN 30 a UPN 400 (altura aprox. 30-400 mm)
• Serie UPE (bridas paralelas): de UPE 80 a UPE 400
Ejemplo de designación: UPN 200 o UPE 200 – acero EN 10025-2 – S355JR.
Tolerancias (EN 10279): se controlan la altura, la anchura de las alas, el espesor del alma y de las alas, la rectitud, la falta de perpendicularidad y las desviaciones de masa; los límites exactos dependen de la dimensión.
2.4 Otras partes de la norma EN 10025 aplicables a los perfiles en U
• EN 10025-3: Aceros de grano fino normalizados o laminados normalizados (S275N/NL, S355N/NL, S420N/NL, S460N/NL)
• EN 10025-4: Aceros de grano fino laminados termomecánicamente (S275M/ML, S355M/ML, S420M/ML, S460M/ML)
• EN 10025-5: Aceros con resistencia mejorada a la corrosión atmosférica (aceros resistentes a la intemperie, p. ej., S355J0W, S355J2W)
• EN 10025-6: Aceros de alta resistencia templados y revenidos (S460Q/QL a S960Q/QL) – aplicaciones especiales
3. Normas de Estados Unidos (ASTM)
La norma ASTM A6/A6M regula los requisitos dimensionales y las tolerancias de los perfiles estructurales, incluidos los perfiles en U (perfiles en C y perfiles MC). Los grados de material se rigen por especificaciones independientes.
3.1 Grados estructurales comunes y de acero de alta resistencia (HSLA)
Grado / Especificación | Límite de fluencia mínimo (MPa) | Resistencia a la tracción (MPa) | Aplicaciones típicas / Notas |
ASTM A36 | 250 (36 ksi) | 400–550 | Estructuras generales, edificios, armazones; habitual en perfiles en U de menor tamaño |
ASTM A572 Gr.42 | 290 | 415 mín. | Estructural HSLA |
ASTM A572 Gr.50 | 345 (50 ksi) | 450 mín. | Estructural de alta resistencia; ≈ S355; ampliamente utilizado |
ASTM A992 | 345 (50 ksi) | 450–620 | Preferido para muchos perfiles estructurales, incluidos los perfiles en U (confirmar disponibilidad para tamaños pequeños) |
ASTM A588 | 345 (50 ksi) | 485 mín. | Perfiles de acero resistente a la intemperie (resistencia a la corrosión atmosférica) |
ASTM A709 | Varios | Varios | Aceros para puentes (incluye calidades resistentes a la intemperie) |
Nota: Los perfiles en C estándar estadounidenses se designan con la letra C (p. ej., C8×11,5 = 8 de profundidad, 11,5 lb/pie). Es posible que los perfiles en C más pequeños sigan estando más fácilmente disponibles en A36; los tamaños más grandes suelen tener doble certificación o suministrarse como A572 Gr.50 / A992.
3.2 Rangos de dimensiones típicos (ASTM)
• Perfiles en C: profundidades de aproximadamente 3 pulgadas a 15 pulgadas (y equivalentes métricos)
• También hay disponibles perfiles en U de tipo MC (varios)
Ejemplo de designación: C10×15,3, ASTM A36 / A572 Gr.50.
4. Normas CIS / rusas
Las especificaciones GOST habituales para los perfiles laminados en caliente incluyen la norma GOST 8240 (dimensiones de los perfiles de acero laminados en caliente, serie UE). Las calidades de los materiales se rigen por las normas GOST 380 (carbono) y GOST 19281 (baja aleación de alta resistencia).
• St3ps / St3sp: acero estructural al carbono ordinario (≈ S235 / A36)
• 09G2S, 10HSND, 15HSND: aceros estructurales / para puentes de baja aleación (≈ S355 / A572 Gr.50)
• También se hace amplia referencia a los equivalentes Q235 / Q345 según la norma china GB/T
• Condiciones de suministro: laminado en caliente, normalizado, laminado termomecánicamente
5. Equivalencias aproximadas entre normas de calidad
La siguiente tabla recoge las equivalencias aproximadas comúnmente aceptadas para los grados estructurales comerciales utilizados en los perfiles en U. Los requisitos químicos y mecánicos exactos (especialmente la tenacidad al impacto y los rangos de espesor) deben verificarse siempre con arreglo a la edición específica de la norma.
EN 10025 | ASTM | JIS (aprox.) | China / GOST / Otros |
S235JR | A36 / A283 Gr.D | SS400 | Q235B / St3sp |
S275JR | A36 (superior) / A572 Gr.42 | SS490 | Q275 / St4sp |
S355JR / J2 | A572 Gr.50 / A992 | SM490A/B | Q345B / Q355 / 09G2S |
S420 / S460 | A572 Gr.60/65 | SM520 / SM570 | Q420 / Q460 |
S355J2W (resistente a la intemperie) | A588 / A709 Gr.50W | SPA-H | Q355NH |
6. Calidades especiales y de alta resistencia
Templado y revenido (EN 10025-6 / ASTM A514):
• S460Q/QL a S960Q/QL – Límite elástico: 460–960 MPa (pedido especial para perfiles en U)
• ASTM A514: límite elástico típico de 620 a 690 MPa (más habitual en chapas)
Laminados termomecánicamente (EN 10025-4):
• S275M/ML, S355M/ML, S420M/ML, S460M/ML: mayor tenacidad y soldabilidad
Aceros resistentes a la intemperie:
• EN: S235J0W, S355J0W, S355J2W, S355K2W
• ASTM: A588, A709 Gr.50W
• JIS: SPA-H
7. Aplicaciones típicas
• Construcción y edificios: estructuras, correas, arriostramientos, dinteles, elementos secundarios
• Puentes e infraestructuras: elementos secundarios, arriostramientos, detalles de unión
• Vías de rodadura de grúas y manipulación de materiales: vigas de vía, guías
• Maquinaria y equipos: bastidores, soportes, guías, chasis
• Bastidores de vehículos y remolques: largueros de chasis, travesaños
• Construcción naval y offshore: estructuras secundarias, plataformas
• Plantas industriales: pasarelas, plataformas, soportes de tuberías, estructuras de cintas transportadoras
8. Notas importantes
• El límite elástico disminuye al aumentar el espesor; utilice siempre el valor correspondiente al espesor solicitado.
• Los requisitos de tenacidad al impacto (Charpy) y la temperatura de ensayo son fundamentales para aplicaciones a baja temperatura o relacionadas con la seguridad estructural.
• El estado de suministro (tal como se ha laminado, normalizado +N, laminado termomecánicamente +M, templado y revenido +Q) afecta significativamente a las propiedades y a la soldabilidad.
• Los límites del equivalente de carbono (CEV) determinan la soldabilidad; los grados de mayor resistencia suelen requerir precalentamiento o procedimientos especiales de soldadura.
• Las alas UPN (cónicas) y UPE (paralelas) no son intercambiables dimensionalmente para un mismo tamaño nominal; seleccione la serie correcta para el diseño.
• Los perfiles en C estadounidenses y los UPN/UPE europeos no son idénticos; compruebe las propiedades y las dimensiones al sustituirlos.
• Las tolerancias dimensionales se definen en la norma EN 10279 (Europa) y en la norma ASTM A6/A6M (EE. UU.); confirme siempre los certificados de fábrica para proyectos críticos.
• AOIN suele suministrar perfiles en profundidades de entre ~50 mm y 400 mm y longitudes de hasta 12–18 m, en calidades que van desde S235 hasta S460 y sus equivalentes según la norma ASTM, en condiciones de laminado en caliente, normalizado y TM.
